Fußbodenheizung Wasser Set HoWaTech Duo mit Doppelrohr Heizmatte und Anschlußteilen
Artikelnummer: 11100200
Hersteller: HoWaTech

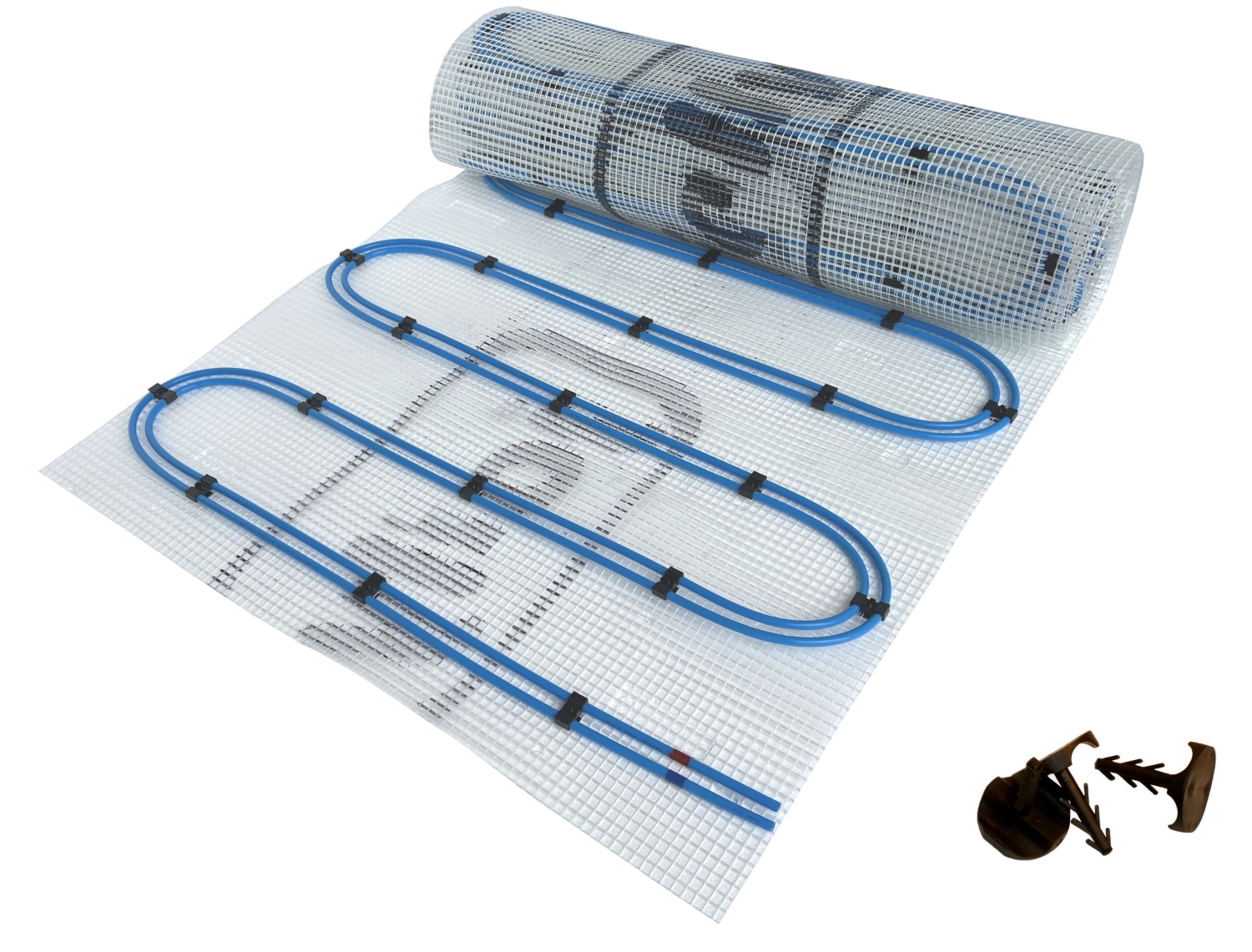

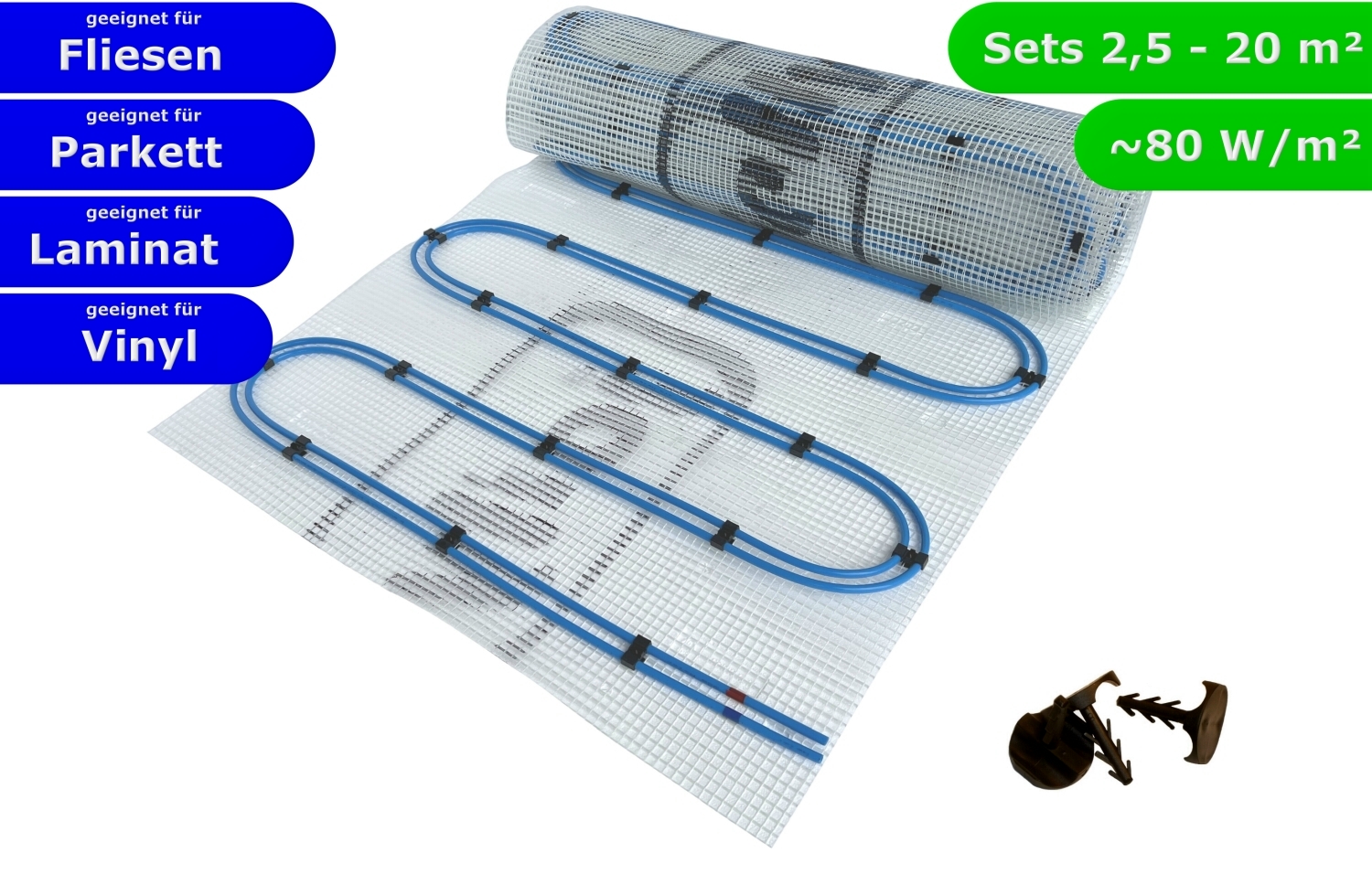

- Doppelrohr Heizung mit 2 Heizrohren vorverlegt auf Matte
- Dünnbett Heizmatte mit nur 8 mm Einbauhöhe
- inkl. Anschlussverteiler
- inkl. Befestigungs- / Niederhaltedübel
Die Heizmatten sind aufgrund der geringen Einbauhöhe für die Renovierung und Sanierung aller Räume in Neu- und Altbauten geeignet und können an jede Warmwasser Zentralheizung angeschlossen werden. Dieses System ist mit jedem Fußbodenbelag kombinierbar, sofern der jeweilige Bodenbelag für Fußbodenheizung geeignet ist.
- sehr leichte und schnelle Verlegung
- sehr schnelle Reaktionszeiten
- sehr schnelle Wärmeentwicklung
- Ideal für die Renovierung / Sanierung
- nur 8 - 10 mm Einbauhöhe
- für alle Räume geeignet
- wartungsfrei
- Energieeinsparung ggü. herkömmlichen Heizsystemen
- für alle gängigen Warmwasser-Zentralheizungen geeignet (z.B. Öl, Gas, Fernwärme, Wärmepumpe [Luft-Wasser, Sole-Wasser], Festbrennstoffkessel, Solarthermie)
- für alle gängigen Bodenbeläge (Fliese, Holz, Laminat, Parkett, PVC, Vinyl) sofern fußbodenheizungs-tauglich
Die Heizungsrohre einer bzw. mehrerer Matten werden mittels entsprechender Anschlussverteiler an Vor- und Rücklauf (meist parallel zum nächstgelegenen Heizkörper) angeschlossen. Durch die Doppelrohr-Technik (2 Heizkreise pro Matte - 2 Vorläufe und 2 Rückläufe) ist es möglich, die zwei Kreise parallel jedoch in der Wasser-Flussrichtung gegenläufig anzuschließen, um eine gleichmäßigere Wärmeverteilung am Boden zu erreichen. Um dies zu erleichtern sind die Rohre mit farblichen Markierungen versehen.
- Vorläufe sind rot, Rückläufe blau gekennzeichnet
- mehrere Matten werden immer parallel zueinander angeschlossen (nicht miteinander in Reihe verbunden)
- es dürfen nur gleichgroße Mattentypen zusammen verwendet werden
- die Wassertemperatur der Fußbodenheizung sollte über einen Rücklauftemperaturbegrenzer (RTL-Ventil) im Rücklauf reguliert werden
Bei der Kombination von Heizkörpern und Fußbodenheizungen in einer Heizungsanlage ist es aus hydraulischen Gründen oft nicht möglich mehr als 20 m² dieser Fußbodenheizung anzuschließen. Bei einer Fläche über 20m² hinaus, sollte der Anschluss und die Regelung über einen Heizkreisverteiler (ggf. mit Pumpe) erfolgen.
Beachten Sie, dass das zum Anschluss benötigte Rohr aus produktions-technischen Gründen auf der Matte mit verlegt wurde. Die Matten werden flächenmäßig größer geliefert, als die angegebene Heizfläche:
- 2,5 m² Matte = 0,80 x 3,10 m; Mattengröße: 0,80 x 4,00 m (beinhaltet bei 2,5; 5 und 7,5m²)
- 5,0 m² Matte = 0,80 x 6,20 m; Mattengröße: 0,80 x 7,50 m (beinhaltet bei 10; 15 und 20m²)
Damit steht ausreichend Rohr auf der Matte zur Verfügung (1 m vorne, sowie Mattenlänge + 1 m hinten), um die Matte im voll ausgerollten Zustand am vorderen Ende anzuschließen. Bei der 2,5 m² Matte beträgt die gesamt abzulösende Rohrlänge entsprechend ca. 5 lfm und bei der 5,0 m² Matte ca. 8 lfm. Da es sich um eine Doppelrohr-Heizung handelt, gilt diese Angabe auch für beide Rohre.
In diesem Paket sind keine Komponenten zur Raum- und Bodentemperaturregelung enthalten. Diese sind entweder bauseits zu stellen oder Sie wählen eines unserer Komplett-Pakete inkl. Regelung.
- Größe 2,5 m² = 1 Matte 0,8 x 4,00 m + 2 Stück Anschlussverteiler (2er)
- Größe 5,0 m² = 2 Matten 0,8 x 4,00 m + 2 Stück Anschlussverteiler (4er)
- Größe 7,5 m² = 3 Matten 0,8 x 4,00 m + 2 Stück Anschlussverteiler (6er)
- Größe 10 m² = 2 Matten 0,8 x 7,50 m + 2 Stück Anschlussverteiler (4er)
- Größe 15 m² = 3 Matten 0,8 x 7,50 m + 2 Stück Anschlussverteiler (6er)
- Größe 20 m² = 4 Matten 0,8 x 7,50 m + 2 Stück Anschlussverteiler (8er)
Jedes Paket enthält zudem Befestigungsdübel um die Matte am Boden zu fixieren (Niederhaltedübel), sowie eine ausführliche Einbauanleitung.
- Mattenbreite: 0,80 m
- Mattenlänge: 4,00 m (2,5 m²-Matte) bzw. 7,50 m (5 m²)
- Rohrverlegeart: mäander
- 5-Schicht Rohr PE-RT mit EVOH Beschichtung, sauerstoffdicht nach DIN4726
- Rohrdimension: 8 x 1 mm
- Heizleistung: ab ca. 400 Watt (ca. 80 - 125 Watt/m² möglich)
ca. Angabe bei 55/30 °C Wassertemperatur ab ca. 80 W/m² und bis zu 125 W/m²
- Größe 2,5 m² = 200 Watt
- Größe 5,0 m² = 400 Watt
- Größe 7,5 m² = 600 Watt
- Größe 10 m² = 800 Watt
- Größe 15 m² = 1200 Watt
- Größe 20 m² = 1600 Watt
- DIN 4726
- DIN Certco
- DIN pr. Euro-Norm 1264-2
